نظام رد فعل تدفق مستمر تحويل عالية

تنتمي براءة اختراع طراز المنفعة إلى مجال المعدات الكيميائية ، وتقدم نظام تفاعل تدفق مستمر عالي التحويل ، بما في ذلك مفاعل سريع مصغر ومفاعل عازل ، يتم توفير مفاعل سريع microchannel مع موزع صغير وأنبوب رد فعل ، يتم تزويد الموزع الصغير بمدخل مادة وتجويف مسطح متصل بمدخل المواد ، ويتم توصيل التجويف المسطح بأنبوب التفاعل ، ويوجد مدخل ومخرج متوسط ساخن وبارد على المفاعل السريع الصغير القناة ؛ يتم تزويد المفاعل العازلة بالعديد من وحدات خلط المبادل الحراري ، ويتم تزويد المفاعل العازلة بمدخل ومخرج لوحدات خلط المبادل الحراري ؛ يتم توصيل نهاية أنبوب التفاعل بعيدًا عن الموزع الدقيق بسكن المفاعل المؤقت. تستخدم براءة نموذج المنفعة مفاعل سريع مجهري القناة لتحقيق نقل الحرارة السريع ، وتقليل التفاعلات الجانبية بشكل فعال ، ويستخدم المفاعل المؤقت لمواصلة تنفيذ تفاعل المواد ، وبالتالي زيادة تحسين معدل التحويل وعائد المنتج.

المفاعل الكيميائي هو نوع من المعدات لتحقيق عملية التفاعل ، ويستخدم على نطاق واسع في الصناعة الكيميائية وتكرير النفط والمعادن والصناعات الخفيفة وغيرها من المجالات. المفاعل الكيميائي هو المعدات الأساسية للإنتاج الكيميائي ، ودرجة متقدمة من تقنيتها لها تأثير كبير على الإنتاج الكيميائي ، مما يؤثر بشكل مباشر على حجم الاستثمار وتكلفة الإنتاج للمصنع.

في الوقت الحالي ، تعتمد عملية تخليق التفاعل عادة تفاعل الدُفعات من نوع الغلاية ، وتكون كفاءة نقل الكتلة والحرارة لمواد التفاعل عند مستوى منخفض نسبيًا ، وهو غير مناسب للتفاعل الكيميائي. خاصة بالنسبة للتفاعلات الكيميائية مثل النترتة والأمونيا ، التي لها معدل تفاعل سريع وإطلاق حرارة عالية ، يصعب نقل الغلاية والمفاعلات الأنبوبية التقليدية الحرارة المتولدة أثناء عملية التفاعل في الوقت المناسب ، مما يؤدي إلى زيادة عدد التفاعلات الجانبية ، مما يؤثر على إنتاجية المنتجات وزيادة تكلفة الإنتاج.

تنتمي براءة اختراع طراز المنفعة إلى مجال المعدات الكيميائية ، خاصة فيما يتعلق بنظام تفاعل التدفق المستمر بمعدل التحويل العالي.

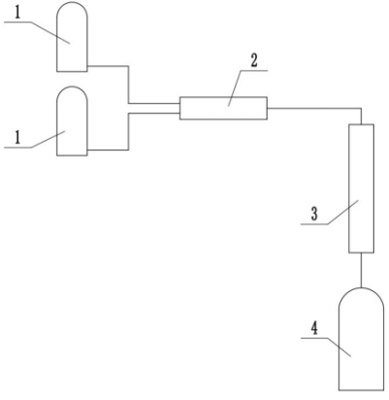

نظام تفاعل تدفق مستمر عالي معدل تحويل ، يتميز بأنه يشتمل على مفاعل سريع مصغر ومفاعل عازل ، يشتمل المفاعل السريع المصغر على غلاف مفاعل سريع القناة يتم توفيره مع العديد من مداخل التغذية 1 ، يتم توفير غلاف المفاعل السريع المصغر مع موزع دقيق وأنبوب تفاعل ، يتم تزويد الموزع الدقيق بالعديد من مداخل المواد والتجاويف المسطحة المتصلة بمداخل المواد المقابلة ، ويتم توصيل مداخل المواد بمداخل التغذية المقابلة 1 ، ونهاية التجاويف المسطحة بعيدا عن مداخل المواد متصلة بأنبوب التفاعل ، يتم توفير غلاف المفاعل السريع المصغر القناة بمدخل متوسط ساخن وبارد ومخرج متوسط ساخن وبارد ؛ يشتمل المفاعل العازلة على غلاف مفاعل عازل مزودًا بالعديد من وحدات خلط النقل الحراري ، يحتوي كل منها على مكونات خلط نقل الحرارة تتكون من عدة أنابيب نقل الحرارة الملفوفة المتداخلة أو عدة أنابيب نقل الحرارة مرتبة في مصفوفة ، ويتم تزويد غلاف المفاعل العازلة بالعديد من المداخل والمآخذ المتوسطة الساخنة والباردة المتصلة بأنابيب نقل الحرارة ؛ يتم توفير غلاف المفاعل المؤقت بمدخل تغذية 2 ومخرج ؛ يتم توصيل نهاية أنبوب التفاعل بعيدًا عن الموزع الدقيق بمدخل التغذية 2 من غلاف المفاعل المؤقت.
